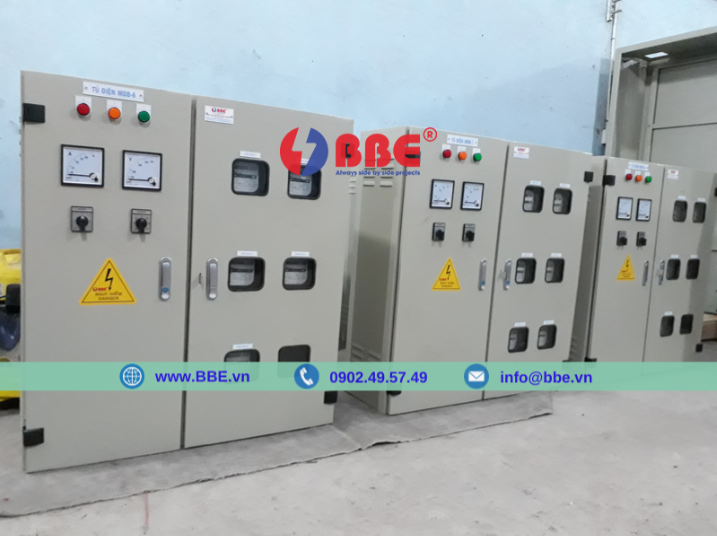

CUADRO DE DISTRIBUCIÓN DE ENERGÍA DB

BBE se complace en presentar el cuadro de distribución de energía DB, que es un cuadro de distribución utilizado en redes eléctricas de baja tensión.

Norma de aplicación: IEC 61439-1/2
Grado de protección: IEC 60529
Instalación: Interior o exterior (independiente, montado en pared, autoportante)
Tensión nominal de aislamiento (Ui): 1000V
Tensión nominal de funcionamiento (Ue): 415/690 VAC
Frecuencia nominal (F): 50/60 Hz
Tensión nominal de soporte de impulso: 8KV
Tensión de circuito auxiliar: 230 VAC Máx.
Grado de contaminación: 3
Corriente nominal: 1600A
Corriente nominal de barra colectora vertical: 1600A
Capacidad nominal de soporte de cortocircuito (Icw) 3s: 65 kA rms
Corriente de cortocircuito máxima: 85 kA
Tipo de conexión a tierra: TNC/TNS
Límite de corriente de entrada y salida: 1600A
Límite de potencia del motor de salida: Hasta 250 kW 415/690 VAC

El DB se encuentra detrás del cuadro eléctrico total en los nodos eléctricos.
Los cuadros eléctricos están ventilados de forma natural.
Acceso al tablero: Las puertas o paneles se pueden levantar para acceder por delante o por detrás bajo petición.
Todas las superficies metálicas están protegidas contra la corrosión. Estas partes se recubren con pintura en polvo a una temperatura de 200°C durante 10 minutos para garantizar la dureza de la superficie pintada y una alta adherencia.
Formas 1, 2, 2B
Protección de ingreso: IP32 a IP54
Temperatura ambiente: Desde -50°C hasta un máximo de +40°C (promedio dentro de 24 horas no supera los +40°C)
Altitud: Hasta 2000m
Humedad relativa: Temperatura máxima +40°C ≤ 50%, Temperatura +20°C ≤ 95%

Instalar en salas eléctricas en trabajos industriales y civiles como fábricas, centros comerciales, hospitales, etc.
Utilizado en sistemas de baja tensión

¡Por favor, contáctenos para obtener más información!
